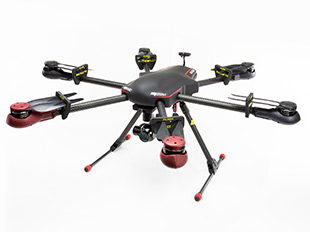

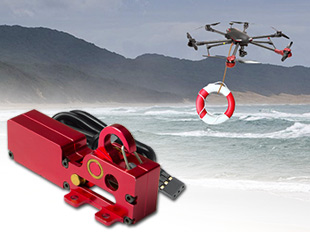

M690L 多功能无人机


崭新的亚拓M690L,搭载优异演算能力的G2P云台控制系统,高锁定、高解析无刷马达控制,反应灵敏稳定性高,可拍摄出绝佳稳定画面。此外全新的4K DV提供高画质4K影像功能,优异的相片与影像处理能力,提供高画质影像细节完美呈现。搭配VTD1 1080高清数位图传系统,可传输1080P即时空拍影像,抗干扰、低延迟,最长有效传输距离达1.5~2KM。

全新升级AP1多轴飞行控制系统实现多项应用,具备高整合性地面站系统,包含地面即时监控管理、导航点设定、远端目标路径规划、区域路径规划、智能记忆座标、定点环绕、智能返航、飞行作业管理...等。

标配A13 GST高性能遥控器,外观符合人体工学设计,有舒适握感与精准摇杆控制,内在是完美整合性高全新遥控系统,专为高端专业产品而量身打造。 A13 GST可透过简易按键控制飞行器多项功能,而提升操控效率,并支援APP调整遥控器参数以及自定义按钮模式,让飞行器保持最佳理想状态。

设计特点





前卫流线防泼水造型,极致力与美,工业与结构设计,具稳定控制系统,轻量载重力强、飞行时间长特点,其动/静皆强的高速运动飞行与稳定特性,兼具航拍、娱乐、休闲、携带轻便多用途专业六轴飞行器。

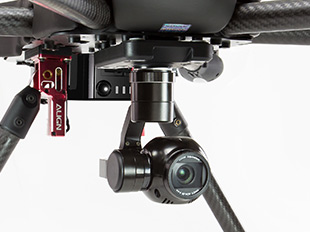

全新搭载优异演算能力的G2P云台控制系统,高锁定、高解析无刷马达,反应灵敏高稳定性。 主从互联控制系统,可在飞行中各别单控飞行机与云台,主机单控可调式俯仰,主从双控制可调式俯仰/指向/横滚。

主控单控制操作
云台可控角度范围
俯仰:-140°至 +29°

主从双控制操作
云台可控角度范围
俯仰:-140°至 +29°
指向:±200°
横滚:±30°

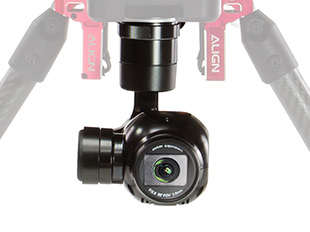

全新4KDV,提供高画质影像功能,来满足您的各种拍摄需求;支援Neon加速,集成FPU处理单元,拥有绝佳动态稳定技术,图像3D去噪,边缘强化,以及低光源高灵敏度与高动态HDR搭载强化影像处理演算法,以优异能力处理相片及影片的卓越细节,在所有感光度范围内都能有杰出表现,协助您达成一心想要的拍摄成果,提供细节惊人的高画质影像。

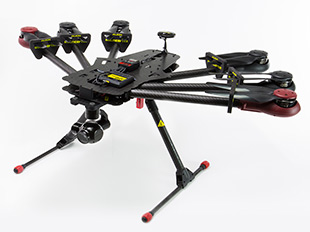

免工具就可快速收折马达轴管的快拆旋钮设计,轴管向内收折,可减小携带体积,让收纳携带更便利。低噪音、低风阻、高强度工业级纤维复合 塑胶主旋翼,提供高效率且增长飞行时间,主旋翼可收折设计,也增加携带的方便性。

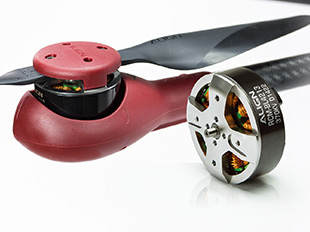

亚拓最新的多轴专用马达-BL4213 370KV,传承亚拓马达核心技术,具备高扭力、高效率、省电与低温优点,充足的动力输出优异表现,飞行约16分钟。 (使用6S 22.2V 6,000mAh电池x1)

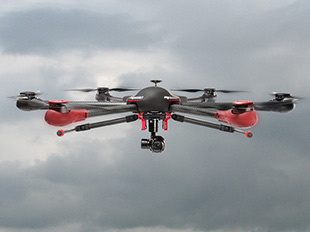

强劲飞行性能,飞行姿态角30°,最大水平飞行速度15 m/s,最大下降速度6 m/s,最大上升速度6 m/s



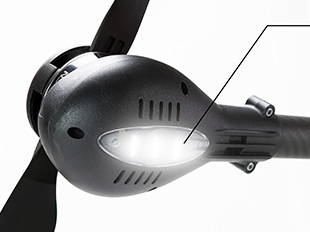

碳纤维埋射高强度工业塑胶一体成型的马达座,造型流线具备高强度、轻量化与吸震优点。马达座内置40A高速电子变速器,可切换马达转向,具备高亮度LED方便飞行辨识,灯号颜色(红灯/白灯)可随需求切换,与低电压警示功能。

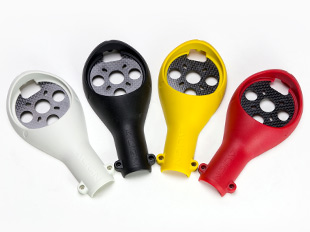

个性化设计!具轻量、高强度、高辨识度及吸震等特点的碳纤维特殊制造工艺马达座,针对不同玩家个人喜好,可任意搭配多样色彩组合。

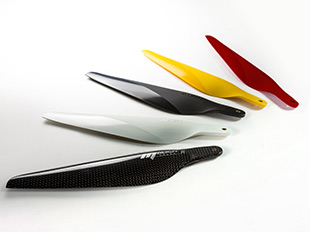

个性化搭配,具备低噪音、低风阻、高强度工业级纤维复合塑胶主旋翼,可随玩家喜好任意搭配多样化色彩组合。另有轻量化、超低噪音、低风阻、高强度与高效率全碳纤维材质主旋翼,具备更高飞行效率,有更长飞行时间表现,且有更快、更准的飞行反应。

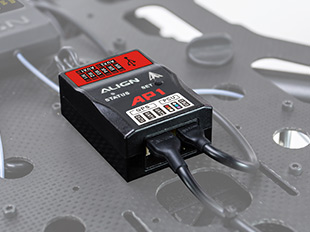

亚拓AP1多轴飞行控制系统为全新、全面优化的无人机飞控系统(Flight Control Sysyem),其中包含高精度姿态融合演算法、高速反应的控制,搭配微机电六轴陀螺感测、磁力感测、高度感测、GPS定位,针对航拍作业载重飞行稳定性更高。高整合性地面站,具备远端目标路径规划、区域路径规划功能,能自动运算所需之飞行时间,及飞行距离,执行多轴机智能自动导航的飞行任务、可即时显示当前飞控资讯、并且记录飞行轨迹。专为亚拓M470/M480/M690多轴飞行机开发运用,搭载G2P云台相机组及VTD1 1080高清数位图传使用,提供最佳的航拍作业。

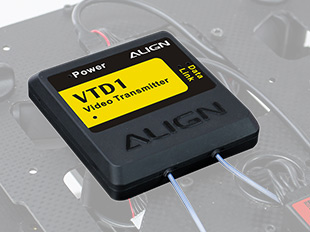

全新VTD1 1080高清数位图传系统,在视讯回传画面的速度更达近零延迟即时影像,并拥有地面站功能,最长有效传输距离远达1.5~2公里。 主从互联控制系统,让主、从画面显示拥有完全相同的图像品质。从机设备的图像通过主机传输,不仅可以操控云台,也能设置相机等参数。

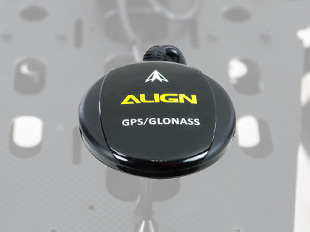

双定位系统,GPS全球定位系统与GLONASS苏联卫星定位系统,可有效补足各系统在时间、频率、漂移偏移的原始限制,让卫星讯号在接收时更稳定、精准、定位更快速。

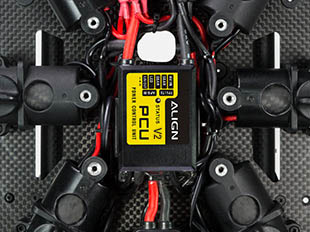

智慧型电源管理系统-PCU V2,有效将多轴飞行器的电源/讯号做管理、分配与控制,只需要一颗电池,就可将电源分配给马达、飞控、云台、收脚、回传系统…等等,此外,也汇整AP1、云台与OSD视讯回传系统所有资讯。可设定自动关机时间,当降落闲置,系统会自动关闭电源,将多轴飞行器上所有电源与讯号做好最可靠、最安全的管理。

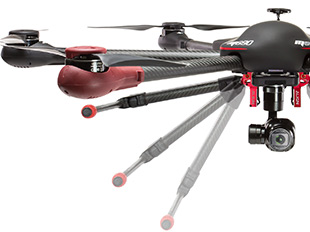

高效率自动收脚,低噪音、可靠性高,结构设计简洁不复杂,通过2万次开合寿命测试验证,除了能让相机拍摄零死角,也同时俱有超高耐用度。

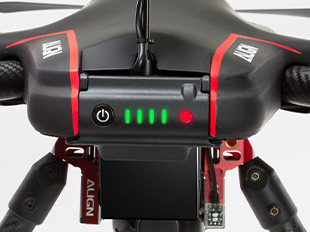

多功能系统控制面板,具备开机按钮,不需复杂繁琐的接电开机过程,一键即可轻松触控开启电源,并透过控制面板的电量指示灯了解目前 电池电量。同时也整合了AP1飞行模式灯的显示,让玩家透过清楚了解飞行状态。

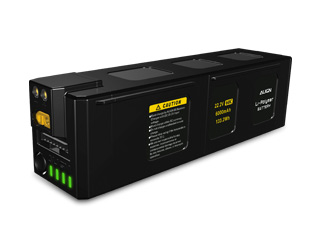

全新6000mAh高效能智能电池,工作时间约16分钟。精致外观、一体成型快拆式滑轨设计,能简易轻松抽换电池。电池板内搭载新型”防火花”专利设计,能有效防止电池快拆插入时所产生的火花,降低电子设备伤害及接头耗损接触不良问题。具电量指示灯号,按压开关可显示目前电池电量。

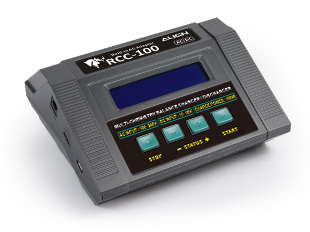

提供300瓦25安培充电,大幅缩短充电时间。人性化触控萤幕介面可提供便利操作,充电过程可随时监控电池充电状态。

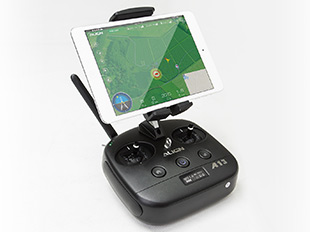

A13 GST外观符合人体工学设计,有舒适握感与精准灵敏摇杆控制,内在是完美整合性高全新遥控系统,而它就是为了高端专业产品而量身打造。可透过简易按键控制飞行器多项功能,而提升操控效率。 支援APP调整遥控器参数以及自定义按钮模式,让飞行器保持最佳理想状态。采用双频发射系统,搭配高增益天线,有效大幅提升抗干扰能力及画面品质。

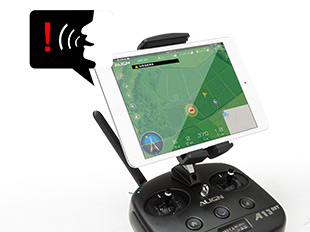

当执行任何指令动作时,会发出语音提醒,另外再侦测到飞行机有任何异常状况时,更会立即发出语音警报(可藉由APP介面设定开启或关闭语音功能,及音量控制) 。
安全警示提醒功能,具备低电压警告、讯号干扰警告。

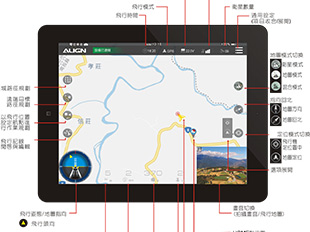

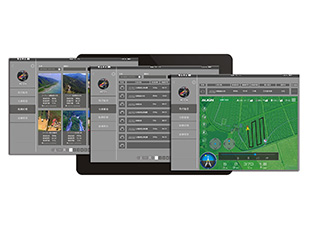

透过APP实现自主航线规划及飞行。支援iOS、Android系统手机/平板,可以随时随地进行设定与参数调整,拥有直观简易的操作画面,只需轻点萤幕,就能轻松规划复杂航线任务。

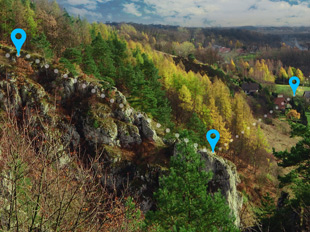

能透过亚拓高整合地面站系统简易利用标记后,可设定、飞行速度、路径点高度、间距。当您设定完成后,飞行机将为您自动运算此趟任务所需之飞行时间,及飞行距离,进而提高方便性。
飞行高度:设定自动飞行时的高度
飞行速度:设定自动飞行时的速度



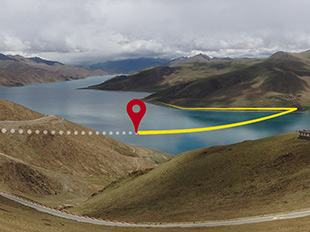

M690具备航线断点智能记忆功能, 电力不足时可自动记忆座标点,更换电池后可一键返回记忆点继续执行任务,保障作业连续性。

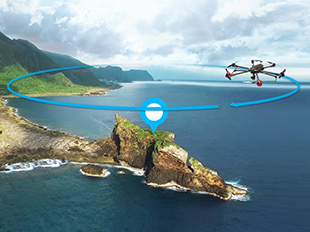

多轴飞行机朝向指定的一个景物做环绕或摄影的飞行模式。多轴飞行机飞行至需环绕的位置上方后,切换到此功能,升降后退至10M后,打副翼动作就会执行该位置的环绕飞行。



自动返航可选择以原路径返航或直线返航方式折返,另可设定返航高度。
失控保护:当飞行机丢失遥控器讯号时,在GPS模式及卫星讯号良好的状态下,飞控系统会执行自动返航使飞行机在安全机制下自动驾驶安全返回Home点。
低电压保护
第一阶段保护: 低于设定值,低电压警示闪灯提示。
第二阶段保护: 低于第二个设定值时,APP将警示(低电压保护启动,是否确定执行自动返航)按确定键执行返航。



飞行监控
显示飞行航道、飞行轨迹,记录起飞、飞行中以及降落时所有飞行资讯,如飞行距离、飞行时间、速度、高度、电压、电流...等等。
任务管理
记录每次任务地点、里程、时间、高度、与路径。当下次执行同任务时,可免去规划路径即可执行专案,让工作更加简单。
轨迹纪录
纪录每次任务详细内容:地点、里程、时间、水平速度、上升速度、路径、操控动作与云台角度。

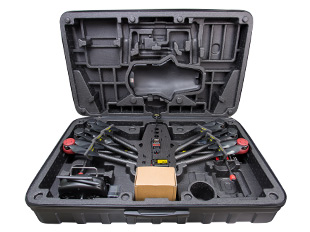

轻巧坚固防泼水旅行箱!外箱采用耐低温耐撞击材料,内层保护材采用高耐磨高密度EPP,比市面类似包装箱使用保护材规格更高,同级汽车保险杆所采用30倍率EPP材质,优于目前市场上其他同类产品。
【不含手提箱内容物】
●尺寸:942x552x255mm
●重量:6kg

规格配备

轴距
900mm
机身高
362mm
主旋翼长
179mm
主旋翼直径
391mm
全配重(不含电池)
约3400g
最大飞行时间
16min/6000mAh
最大可承受风速
<10 m/s
工作环境温度
-20~65°C
卫星定位模块
GPS&GLONASS 双模
影像传感器
1/2.3"CMOS 有效像素1200万
最大录像解像度
4K 30P
最大图传距离(无干扰、无遮挡)
<2000 m
最大遥控距离(无干扰、无遮挡)
<1000 m
最大可控制范围
俯仰 -140°至 +29°
指向 ±200°
滚转 ±30°


G2P云台规格

输入电压
DC 12V(3S)
消耗电流
<500mA
云台可控制范围
俯仰 -140°至 +29°
指向 ±200°
滚转 ±30°

工作环境温度
-20~80°C
尺寸
109.6x78.8x127.5mm

4K DV规格

影像传感器
1/2.3"CMOS/有效像素1200万
镜头
FOV 90°/ 光圈f/2.8
快门速度
2 - 1/8000 s
照片尺寸
4000 x 3000 pixels
照片拍摄模式
单张、连拍
图片格式
JPEG
影片格式
H264 MOV
录像分辨率
4K:3840*2160 30fps
2.7K:2716*1524 30fps
1080p:1920*1080 120fps

支持存储卡类型
Micro SD卡、SD/TF卡
SDXC接口,传输速度达到UHS-I C10等级的Micro SD卡(读写速度60MB/s)
支持格式:FAT32,exFAT


AP1多轴飞行控制系统规格

输入电压
DC4.5V~8.4V
消耗电流
<250mA@ 4.8V
工作频率
400Hz
工作温度
-20° ~ 65°C(-4° ~ 149 °F)
停悬精度 (受卫星状况影响)
水平 ±1 公尺
垂直 ±1 公尺
最大飞行速度
水平 15 公尺/秒
垂直 6 公尺/秒
飞行高度限制
距起飞点上方 700 公尺
最大角速度
副翼 /升降 115度/秒,尾舵 145 度/秒
最大倾斜角度
30 度
支持外接产品
G2P云台、VTD1 1080高清数位图传
支援机型
四轴+型、四轴X型、六轴+型、六轴X型
尺寸
49x34.3x20mm

PCU V2电源控制组

输入电压
13.2V~25.2V
(4S~6S Li-Po)
工作频率
500KHz
尺寸
62x35x26mm

无刷马达电子调速器组

输入电压
13.2V~25.2V
(4S~6S Li-Po)
最大持续耐电流
40A
尺寸
74.2x27x12.7mm

BL4213电源控制组
无刷马达 370KV(RPM/V)

输入电压
DC 22.2V
最大持续耐电流
25A
最大持续功率
550W
硅钢片槽数
12
磁铁极数
14
尺寸 / 重量
Φ4xΦ52x33mm / 185g
