ALIGN “PCU USB连接器” HEBPCU02 上架啰!
PCU USB连接器是专门为ALIGN PCU电源管理系统程序升级所设计，
让玩家可以透过PCU USB连接器，使计算机与PCU链接免费升级至最新程序!
HEBPCU02
PCU USB连接器
…
产品
亚拓OSD+FPV影像发射器V1.1程序免费更新
因应市售多种CCD相机规格，解决使用搭配兼容性问题，这里推出最新OSD+FPV影像发射器V1.1版本更新。
可至下列网址下载更新程序：
http://www.align.com.tw/download/osd/
或点我下载更新程序
V1.1 程序更新特点：
主要升级内容为：兼容于更多市售CCD 相机规格。
注意事项：
1. 更新程序前，请先拔除APS-M与PCU连接线。
2. 一般 CCD镜头几乎都是 PAL 格式, 因此必须在更新完毕之后, 再到 APS-M 的设定中, 至OSD设定页面里, 在影像格式选择 PAL, 画面才会正常!!
程序更新步骤
1.右键单击解开压缩文件于桌面，会有两个文件夹 ，请开启OSD Driver档案夹 。
2.选择Install.exe 安装OSD 驱动程序。
3.按下步继续。
4.安装驱动程序中。
5.点选完成结束驱动程序安装。
6.安装完驱动程序后，请将计算机重新启动。
7.拔掉APS-M与PCU的连接线。
8.请将Mini USB连接计算机与OSD+FPV影像发射器。
9.开启PCU电源。
10.开启AlignOSDProgramming档案夹
11.选择Install.exe 自动执行档 。
12.点选执行。
13.出现更新页面，按”Update”键进行更新。
14.程序更新中。
15.程序更新完成。
…
好康免费送！G3云台HDMI保护盖…
HDMI 保护盖
专为G3云台HDMI板设计，具备防尘、保护、美观特点，提供云台操作使用上更多一层的防护。
目前出货的G3-GH/G3-5D云台都已经有附上HDMI保护盖，关于先前购买G3-GH/G3-5D云台的玩家，可以在3天后联络原购买模型店/经销商免费领取。…
顶级新旗舰T-REX 600L Dominator 上架！
全新样貌、融合新概念元素，搭配最新Gpro无平衡翼系统、高扭力750MX无刷马达，顶级新旗舰T-REX 600L DOMINATOR展现出绝佳完美的组合。
T-REX 600L DOMINATOR配备亚拓新一代Gpro无平衡翼系统，搭载更快速度CPU，处理速度提升20倍，加上全新架构的韧体程序，增加性能提升的程序补偿，让Gpro有更快、更细腻的反应，直升机性能达到巅峰。Gpro人性化的调整方式，可以使用计算机调整外，还支持iOS、Android手机app，可以透过手机直接调整Gpro。
动力方面直接将750MX/530KV马达纳入标准配备，且刻上专有DOMINATOR图腾字样，展现出不凡的动力输出表现。服务器更是采用最新款的BL815H、BL855H金属无刷服务器，拥有优异的扭力、速度、高效率与高精准度，飞行后的低温表现，更是经过所有厂机手一致赞许跟认同，且能大幅延伸使用寿命。
亚拓2014年顶级旗舰T-REX 600LDOMINATOR，最高阶配备一次到位，搭上新一代Gpro无平衡翼系统，超越以往的飞行性能，稳定性更高、强悍的动力、绝佳的操控手感，且具备高质感与亮眼的外型，绝对是您最佳首选。
配备亚拓新一代Gpro无平衡翼系统，搭载更快速度CPU，处理速度提升20倍，加上全新架构的韧体程序，增加性能提升的程序补偿，让Gpro有更快、更细腻的反应，直升机性能达到巅峰。Gpro人性化的调整方式，可以使用计算机调整外，还支持iOS、Android手机app，可以透过手机直接调整Gpro。
配备全新的600E PRO动力改装组，让直升机从600MX马达(3300W/5500W)升级使用750MX/530KV马达(4400W/7260W)，动力大幅提升30%，就像加装涡轮增压一样，明显感受到马达所带来的丰沛扭力输出，整段飞行都能维持一致的动力输出。另外，马达外观更为T-REX 600L采用红色阳极处理与DOMINIATOR镭刻字样，突显专属非凡气息。
搭配DFC无平衡翼主旋翼头组，极低的重心设计，能有效降低飞行风阻，给予更直接及精准的飞行反应，表现出精采优异的3D性能与超乎想象的飞行速度，加上全新的横轴，横轴螺丝也加大使用M5x10mm规格，增强主旋翼头组的结构强度。
服务器更是采用最新款的BL815H、BL855H金属无刷服务器，拥有优异的扭力、速度、高效率与高精准度，飞行后的低温表现，更是经过所有厂机手一致赞许跟认同，且能大幅延伸使用寿命。
新型轻量化H切面电装固定座，具有保护作用与方便操作设定。
首创3K侧板与电池滑轨一体成型弹匣式设计。
搭配新型高强度CNC M1螺旋齿主齿盘(118T)与尾驱动斜齿组，强化齿轮主体结构与加厚齿宽，有效提升齿轮抗扭强度，能抑制大动力输出的齿轮变形与磨耗，减低齿轮传动的动 力损耗。
CNC精密加工金属服务器固定座。
新型尾旋翼控制组，采用两点固定式，尾部结构更确实无虚位。采全新开发高强度、高耐磨材质的尾传动齿轮组，能有效减低摔机扫齿发生的机率。
…
分享！M690L+G3-5D云台组装设定影片、照片！
对于我这个多轴飞行器的素人来说，终于亚拓推出了这个产品！而我也禀持支持亚拓及支持亚拓的众飞友们，也来入手一整套M690L+G3-5D云台与图传OSD！进入多轴飞行、设定的领域！在此也能分享往后陆续的经验与大家交流！！
当下我就分享M690L+G3-5D云台组装与M690L连接计算机上的设定！
影片的分享的部分为一整个M690L与云台组装，及APSM连接计算机的设定！较有实质的概念传导！
照片的简介是提出在整个过程重点提醒的部分！以下分享给同是亚拓多轴飞行器的素人飞友参考！！
Video
首先M690L开箱所有组件摊开！
脚架组装拆开脚架T形座！
组装脚架碳纤管，前端距离T形座约16CM!
脚架碳纤管组装完成！
组装云台碳纤管！这里要注意的是M690L目前内建云台碳纤管座的位子并非是5D云台系列的最外孔位置！
所以需先将云台碳纤管座锁到最外的两孔！
云台碳纤管座距离碳纤管约为12CM!
接下来组装收脚架组！
组装PCU上的各插槽连接线并理线！有收脚线、外挂模式灯线、云台电源线、FPV.OSD线、APSM线！
固定外挂模式灯于收脚上！
组装6组马达轴管组！
将六组马达电源线理线插入红黑分电盘上与马达讯号线整理！
将本体上板锁上并将六条马达讯号线拉出及APSM线拉出！并依序插入APSM本体上的插槽上！
固定GPS传感器于机身上的GPS传感器座上！注意GPS传感器箭头的方向要朝向机头！
组装云台！黑色的云台缓冲垫为相机总重约为1000克左右以上使用！灰色为800克左右适用

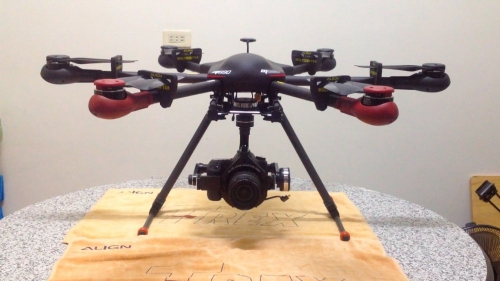

完成组装！
接下来是M690L的APSM与计算机接口连接设定的分享！
重要提醒！在这里设定完后，M690L必须在第一次要试飞的地点做一次磁力计校正！才可以起飞！
另外以后若将在距离做完磁力计地点的100公里外时需再重新于当地做一次磁力计校正！
首先将接收与APSM做连接！这里分享FUTABA传统接法与S.BUS接法！使用传统接法做多只能供应到7个动作，所以第八动的智能飞行模式则无法使用！因为传统接法彩虹线六条加上一条电源讯号线共七条！所以只有到第七动作！ 使用S.BUS接法则可以完成八动作的使用！分享接法如下！
传统接法
S.BUS接法
遥控器设定一组全新飞机或多轴模式的模型，然后确认信道的排序为：
1AIL副翼，2ELE升降，3THR油门，4RUD尾巴，5 6 7 8这四个就不需理会名称，仅只要设定开关位置！因为这四项是算功能的功用信道！
打开遥控器电源后！接下来就开启M690L的电源按钮！压住不放，等待跑马灯号依序全亮后完成开机动作！然后将USB连接线接上计算机与APSM上的USB槽！
先来设定蓝芽密码！
开始进入APSM设定！
第一项为PCU自动断电设定！这里是指当机子停下来后，若游戏杆不做动作等待设定时间到后，电源就会自动关闭！
第二项为遥控器与接收的设定！同样都是看着接口屏幕上的指示来做选择，因为我使用传统接法所以我选择传统接法！
然后确认游戏杆的拨打方向是否正确！这里提醒！使用FUTABA遥控器的飞友！大部分遥控器的内建油门都是反向的！所谓反向的意思是指油门在最低点时，油门是正值的输出，也就是全油门！这是不对的！所以需进入遥控器内正反向功能内将油门做修改！这样从遥控内的信道游戏杆显示屏幕就可以看到油门在最低点时是负值的输出，也就是没有启动马达！因为若是在计算机界面直接点选正反向，遥控器内的游戏杆显示数直式不会更改的！为避免错乱！建议直接在遥控器上做更改！其余三项则可以在计算机界面上做修正！然后在做游戏杆的最大最小值校正!
第三项为多轴类型与感度设定！选择所使用的多轴种类！
第四项为磁场偏差值设定！
第五项为GPS传感器位置与保护装置！这里GPS位置直接依照原史值做设定，原厂位置！再来就是低电压保护设定若无其他需求则同样依原厂建议值设定！
第六项为OSD的设定，设定想要的输出单位及一些警示提醒，及调整接收屏幕的校正位置！
第七项为显示前六项的设定总揽，了解目前使用的APSM设定了项目为哪些！
这里可以做一个马达旋转的顺序与方向检测！在此可参考影片的示范较可以了解其运转！
以上分享！！！
…
APS-M多轴飞控系统 V1.1版发布！免费更新下载…
ㄧ、APS-M 多轴飞控系统 V1.1版更新特点：
缩短GPS定位收讯时间，让GPS定位更快、更准 !
二、APS-M 多轴飞控系统 V1.1版更新注意事项：
更新程序前，请务必先移除马达讯号线，以确保本身及机体安全。
更新网址 http://www.align.com.tw/download/apsm/
点我下载
APS-M 主程序升级使用说明:
更新程序前，请务必先移除马达讯号线，以确保本身及机体安全。
APS-M 主程序更新步骤.
1.请依图标完成计算机与APS-M 的联机，并开启电源。
2.开启更新程序
3.出现更新页面，按”Update”键进行更新
4.程序升级提醒，选择”是”，继续更新动作。
5.程序升级中…..
6.程序升级完成
…
新品通知-电池
亚拓即将推出两款全新电池6000mAh 及10000mAh!!
以下三款电池皆适用于亚拓M480/M690多轴机!!
NEW: HBP10002T 6S1P 22.2V/10000mAh/30C
NEW: HBP60001T 6S1P 22.2V/6000mAh/30C
HBP80001T 6S1P 22.2V 8500mAh/30C
http://shop.align.com.tw/product_info.php?products_id=4927
谢谢大家的支持与爱护~
…
G3云台 相机HDMI输出问题 DIY解决方案教学！！！
当您在选用搭配G3云台的相机时，如果发生相机插上HDMI线板之后，HDMI板上的蓝色LED亮一下后熄灭，造成云台的HDMI板无法正常开机工作。
原因:各厂牌各相机机型的HDMI输出的规格电源不同,过低电压可导致无法启动AV转换模块。
以CANON 550D为例：
550D的ＨＤＭＩ输出电压不足 原本无法驱动云台的HDMI板，您可以在如图中所示，在二极管的二端焊线导通，经过修改后ＨＤＭＩ板即可正常工作。
请注意！如果你的相机输出正常，云台的HDMI板工作正常，则不需要做这样的修改。
情况二
HDMI板上的蓝色LED无法恒亮正常开机，焊过线了还是没办法正常开机，
1.请检查HDMI线是否有断线或接触不良的情况。
如果线材一切正常还是无法开机，
2.请重新确认相机的HDMI输出设定，
以GH4为例：请将HDMI输出设在 AUTO 或是 1080P
以SONY NEX-5N为例：请将HDMI分辨率设在1080i
3.有可能是该相机没有支持HDMI边录边输出功能…
